Suivi morphologique et granulométrique du barrage des Houches sur l’Arve.

Ce suivi morphologique vise à mieux comprendre les dynamiques du transport solide de l’Arve autour du barrage des Houches, entre Chamonix et Sallanches. Elle est organisée autour des méthodes et objectifs suivants :

Recherche de transpondeurs passifs intégrés (PIT) à l'aide d'une antenne, sur la rivière Arve, dans le cadre du suivi morphologique du barrage des Houches.

Evaluer de la fréquence et de l’intensité du transport solide en amont, en aval et au droit du barrage des Houches à l’aide de :
- transpondeurs intégrés passifs ou « PIT » (distances de transport);
- parcelles peintes (taux de mise en mouvement des particules de surface) ;
- chaines d’érosion (couches actives).
Evaluer la transparence du barrage et de sa retenue par :
- comparaisons diachroniques et synchroniques des levés listés ci-dessus ;
- évolutions topographiques des fonds de la retenue ;
- évolution longitudinale (amont/aval du barrage) de la distribution granulométrique des fonds de l’Arve.

Nos campagnes de terrain sont disponibles dans nos actualités :
Campagne n°1
Campagne n°2
Campagne n°3
Campagne n°4

Maîtrise d’ouvrage	EDF – Centre d’Ingénierie Hydraulique
Lieu	Haute-Savoie, Auvergne-Rhone-Alpes
Équipe	Dynamique Hydro
Montant	53 050 € H.T.
Prestations exécutées	Suivi du transport solide et des évolutions morphologiques : évolutions topographiques et granulométriques, traçage des galets, évaluation des couches actives
Période	2017 – 2019

Au pied du Mont-Blanc pour 4 jours de terrain à la recherche de PIT RFID

Retrouvez nos références en suivis scientifiques et techniques en cliquant sur cette page !

Selves

Les éléments techniques :

Maîtrise d’ouvrage	EDF – Centre d’Ingénierie Hydraulique
Lieu	Aveyron, Occitanie
Équipe	Dynamique Hydro
Montant	132 456 € H.T.
Prestations exécutées	Suivi du transport sableux et des évolutions morphologiques
Période	2016 – 2019

1. Etat des lieux sédimentaire et suivi des lâchers morphogènes sur la Selves (2016)
2. Suivis des lâchers morphogènes sur la Selves et besoins R&D (2017)

Suivi sédimentaire : vue du barrage de Maury sur la Selves, Aveyron

Le Centre d’Ingénierie Hydraulique d’EDF a réalisé des lâchers morphogènes du barrage de Maury à titre expérimental en 2016 et en 2017.

La mission de Dynamique Hydro vise à évaluer les évolutions morphologiques engendrées par ces opérations, en particulier leurs influences sur la constitution des fonds de la Selves et sur le
transport des alluvions fines (limons, sables et graviers fins).

L’étude s’appuie sur plusieurs campagnes de levés de terrain organisées avant et après les lâchers.
Les méthodes employées sont principalement : traçage fluorescent, prélèvements granulométriques, sondages des épaisseurs de fines, suivi de parcelles peintes et chaines d’érosion.

Campagne de terrain

3. Suivi du transport sableux suite à la crue de janvier (2018)

Suivis des lâches morphogènes : Traitement des sables dans notre agence de Lyon

Nous sommes retournés sur la Selves après la crue de janvier 2018 afin d’analyser cette dernière. Nous avons en autre réalisé le suivi granulométrique et le suivi de colmatage des fond.

Deux campagnes de terrain : ici et là

4. Détermination de la récurrence (2019)

Relevés de terrain sur la Selves pour l'étude de détermination de la récurrence

> en cours de rédaction <

Campagne de terrain

Retrouvez toutes nos références en suivis scientifiques et techniques ici !

Berre #2

Suivi géomorphologique de la Berre

Le fonctionnement de la Berre est typique d’un cours d’eau méditerranéen et son lit est marqué par les usages anciens et les aménagements.

Photo d'Anaïs Giraud prenant des points GPS au Trimble Geo7x centimétrique.

Le Syndicat du bassin de la Berre et du Rieu a mandaté Dynamique Hydro pour réaliser le suivi géomorphologique de la Berre à travers plusieurs marqueurs :

le suivi diachronique des profils en long (via LIDAR et MNT) ;
le suivi diachronique de l’hydrologie ;
l’implantation de chaînes d’érosion ;
l’implantation de parcelles peintes ;
réalisation de campagne de relevés topographiques.

carte de l’évolution de l’altitude de la Berre sur la commune de Durban, dans l’Aude, entre 2014 et 2017 — Durban-Corbières

Toutes nos références de suivis scientifiques et techniques sont à retrouver ici !

Cure

1 Commentaire

Diagnostic sédimentaire du barrage de Malassis.

La Cure est classée en liste 2 au titre de l’article L.214-17 du Code de l’Environnement. Ce classement impose de restaurer la continuité sédimentaire et la continuité piscicole.
Au préalable, EDF souhaite évaluer la fonctionnalité de ces continuités au droit de ses ouvrages.

L’étude porte sur le barrage de Malassis, qui se situe approximativement au ¾ amont du tronçon classé. Son objectif est d’évaluer l’impact de l’ouvrage sur le transit sédimentaire.

Pour cette mission, il s’agissait de :

sélectionner des tronçons comparés dans le cadre du protocole EDF ;
réaliser de nombreux levés de terrain (topographie, Datry, transects EVHA, sectorisation, etc.) ;
analyser et interpréter les levés et indicateurs morphologiques pris en compte dans le diagnostic.

Données sédimentaires : Anaïs et Loïc réalisent un relevé selon le protocle Datry sur la Cure, dans l'Yonne

Graphques analytiques des relevés de terrains : comparaisons granulométriques, granulométrie dominante (D, R, B, PG, PF, CG, CF, GG, GF, S)

Isère

9 Commentaires

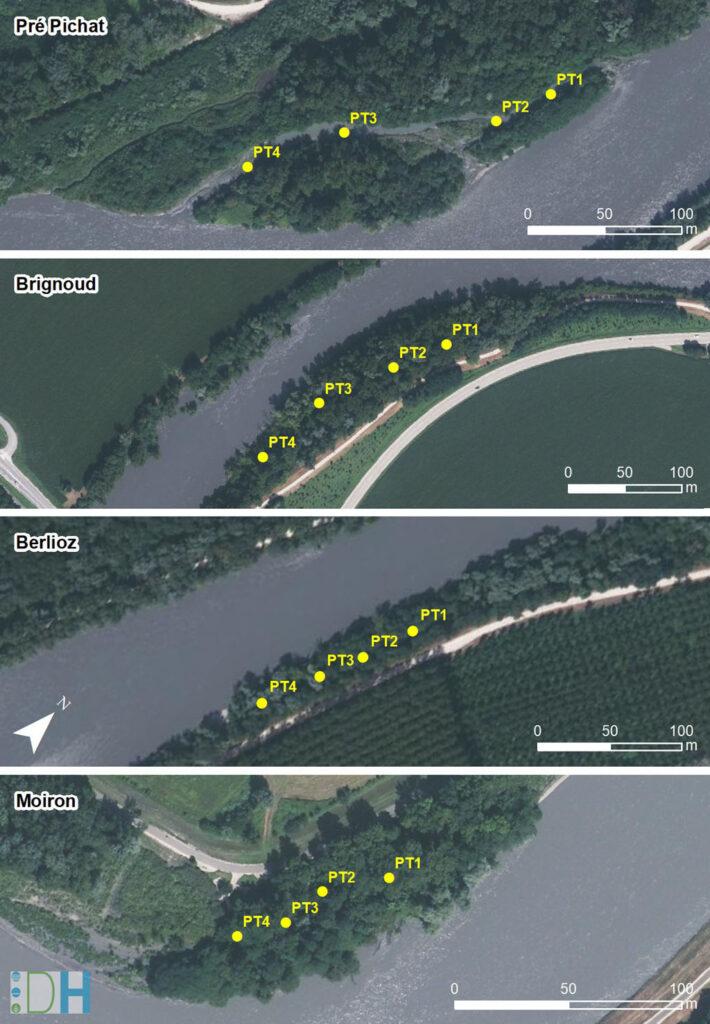

Suivis morphologiques des bancs alluviaux et annexes fluviales de l’Isère dans la Combe de Savoie et le Grésivaudan.

Le CIH (Centre d’Ingénierie Hydraulique) d’EDF nous a confié la mission de suivis morphologiques (techniques et scientifiques) de certains bancs de l’Isère en Combe de Savoie pour une période de quatre ans s’étalant entre 2016 et 2019. Cette mission consiste en l’acquisition et l’analyse de données sur des bancs et des annexes fluviales de l’Isère par levés de terrain :

Suivis topographiques :
- Transetcs EVHA
- Carroyage 5m x 5m
Observation et suivi de la granulométrie de surface
Suivi du colmatage de surface
Calcul et suivi du colmatage interstitiel
Suivi des hauteurs d’eau (sondes piézométriques et barométriques)
Suivi de la mobilité des matériaux (parcelles peintes, chaînes d’érosion, ClayPad)
Transects végétation
