Cure

1 Commentaire

Diagnostic sédimentaire du barrage de Malassis.

La Cure est classée en liste 2 au titre de l’article L.214-17 du Code de l’Environnement. Ce classement impose de restaurer la continuité sédimentaire et la continuité piscicole.
Au préalable, EDF souhaite évaluer la fonctionnalité de ces continuités au droit de ses ouvrages.

L’étude porte sur le barrage de Malassis, qui se situe approximativement au ¾ amont du tronçon classé. Son objectif est d’évaluer l’impact de l’ouvrage sur le transit sédimentaire.

Pour cette mission, il s’agissait de :

sélectionner des tronçons comparés dans le cadre du protocole EDF ;
réaliser de nombreux levés de terrain (topographie, Datry, transects EVHA, sectorisation, etc.) ;
analyser et interpréter les levés et indicateurs morphologiques pris en compte dans le diagnostic.

Données sédimentaires : Anaïs et Loïc réalisent un relevé selon le protocle Datry sur la Cure, dans l'Yonne

Graphques analytiques des relevés de terrains : comparaisons granulométriques, granulométrie dominante (D, R, B, PG, PF, CG, CF, GG, GF, S)

Vue de la confluence du Giffre et de l'Arve

Giffre et Arve

Etude de risque de ruine des supports 64 – Ligne 63 Kv Conier Vougy Saint-Pierre.

Réseau de Transport d’Electricité (RTE) gère la ligne 63kV Cornier Vougy St Pierre. Elle a confié à Dynamique Hydro une étude de risque sur cette ligne à haute-tension.

Des processus érosifs menacent l’intégrité de deux supports situés à la confluence du Giffre et de l’Arve.

Afin d’anticiper les éventuelles mesures de sauvegarde, nous avons analysé le fonctionnement hydromorphologique du secteur et défini l’état des risques liés à la dynamique « naturelle ».

Notre expertise est basée sur une analyse historique du site, l’étude de la morphologie et une analyse in situ des processus actifs.

Les connaissances ainsi acquises nous ont permis d’évaluer le risque de capture des deux pylônes et leurs conséquences.

Maîtrise d’ouvrage	Réseau de Transport d’Electricité
Lieu	Haute-Savoie, Auvergne-Rhône-Alpes
Équipe	Dynamique Hydro
Montant	8 860 € .H.T
Prestations exécutées	Etude de sécurisation de pylônes haute-tension menacés par la migration du lit de l’Arve
Période	2016

Vue aérienne de la confluence entre le Griffre et l'Arve, avec des surcouches d'informations géoréférencées

Vue aérienne de la confluence entre le Griffre et l'Arve, avec des surcouches d'informations géoréférencées en vue de la rédaction de l'étude de risque

Retrouvez toutes nos études en hydromorphologie en cliquant sur cette page !

Rhône #1

Etude géomorphologique pour la mise en place de chenaux d’amorce dans les lônes

Dynamique Hydro a réalisé une expertise sur la mise en mouvement et le transport de sédiments fins dans le cadre d’un projet de restauration de lônes.

Par l’analyse de modélisations hydrauliques 2D, nous avons cherché quelle pouvait être l’évolution à attendre suite à la réouverture de deux lônes du Rhône (suppression de digues) et quel pouvait être le meilleur compromis pour la réussite de la restauration.

Isère

9 Commentaires

Suivis morphologiques des bancs alluviaux et annexes fluviales de l’Isère dans la Combe de Savoie et le Grésivaudan.

Le CIH (Centre d’Ingénierie Hydraulique) d’EDF nous a confié la mission de suivis morphologiques (techniques et scientifiques) de certains bancs de l’Isère en Combe de Savoie pour une période de quatre ans s’étalant entre 2016 et 2019. Cette mission consiste en l’acquisition et l’analyse de données sur des bancs et des annexes fluviales de l’Isère par levés de terrain :

Suivis topographiques :
- Transetcs EVHA
- Carroyage 5m x 5m
Observation et suivi de la granulométrie de surface
Suivi du colmatage de surface
Calcul et suivi du colmatage interstitiel
Suivi des hauteurs d’eau (sondes piézométriques et barométriques)
Suivi de la mobilité des matériaux (parcelles peintes, chaînes d’érosion, ClayPad)
Transects végétation

Maîtrise d’ouvrage	EDF – CIH
Lieu	Isère, Rhône-Alpes-Auvergne
Équipe	Dynamique Hydro
Montant	350 000 € H.T.
Période	2016 – 2020

Toutes nos campagnes de terrain pour cette mission sont à visualiser ici :

#1 – #2 – #3 – #4 – #5 – #6 – #7 – #8 – #9 – #10 – #11 – #12 – #13

Retrouvez toutes nos références en suivis scientifiques et techniques ici !

Graphique pour les suivis morphologiques des bancs de Isere

Cartographie de la granulométrie d'un banc

Anaïs Giraud décharge une sonde piézométrique

Loïc au GPS, Clément MORET-BAILLY et Baadïs aux Datry

Benoît mesure d'une chaîne d'érosion pour le suivi scientifique et technique des bancs de l'Isère

Photo d'une placette de béton pour le suivi des alluvions de l'Isère

Loïc, Simon et Anaïs préparent le matériel transporté en canoë gonflable pour plus de sécurité. Ils sont équipe de gilets de sauvetage autogonflants ou d'une combinaison intégrale flottable.

Baadïs et le GPS Trimble Geo7X centimétrique pour le Suivi morphologique des bancs de l'Isère

Vue réalisée depuis notre drone de l'équipe Dynamique Hydro lors de notre campagne de terrain pour le Suivi morphologique des bancs

Loïc observe et prend des repères avant la journée de terrain

Bréda et Vénéon

Diagnostic sédimentaire et piscicole des prises d’eau de Détrier (Bréda) et de Plan du Lac (Vénéon)

Le Bréda et le Vénéon sont classés en liste 2 au titre de l’article L.214- 17 du Code de l’Environnement. Ce classement impose de restaurer la continuité sédimentaire et la continuité piscicole.

Cette étude reposait sur :

la sélection des tronçons étudiés dans le cadre du protocole EDF ;

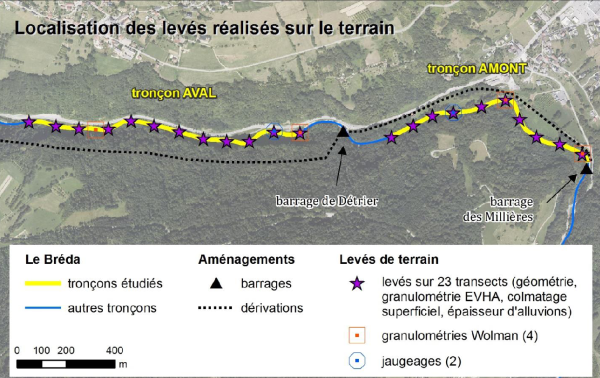

la réalisation de nombreux levés de terrain (transects EVHA, sectorisation, granulométrie Wolman, colmatage superficiel, épaisseur d’alluvions,etc.) ;
l’analyse et l’interprétation des levés et des indicateurs morphologiques pris en compte dans le diagnostic pour évaluer l’impact sur le transport solide et la morphologie des cours d’eau.
